FAQ: Bán Kính Bảo Vệ Của Kim Thu Sét

Bán kính bảo vệ của kim thu sét là bao nhiêu là câu hỏi được rất nhiều chủ nhà và đơn vị thi công quan tâm khi lắp đặt hệ thống chống sét. Trên thực tế, bán kính bảo vệ không có một con số cố định, mà phụ thuộc vào loại kim thu sét, chiều cao lắp đặt và tiêu chuẩn kỹ thuật áp dụng. Bài viết dưới đây tổng hợp các câu hỏi – trả lời ngắn gọn, dễ hiểu, giúp bạn nhanh chóng xác định phạm vi bảo vệ của kim thu sét và tránh những hiểu lầm thường gặp khi lựa chọn giải pháp chống sét cho nhà ở và công trình

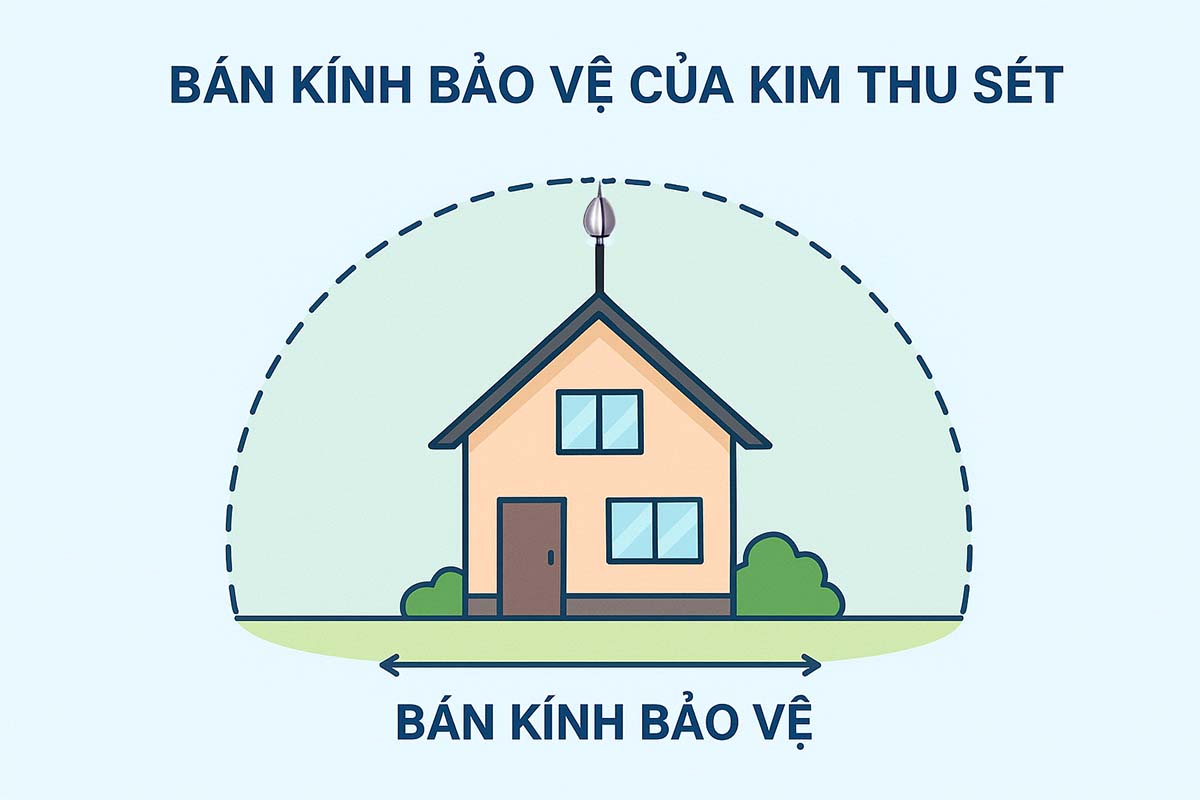

Bán kính bảo vệ của kim thu sét là bao nhiêu?

Bán kính bảo vệ  Rp của kim thu sét không phải là một số cố định. Nó phụ thuộc vào 3 yếu tố chính:

• Loại kim thu sét: Kim cổ điển (Franklin) hay kim phát tia tiên đạo (ESE).
• Độ cao lắp đặt (h): Khoảng cách từ đỉnh kim đến mặt phẳng cần bảo vệ.
• Cấp độ bảo vệ: Dựa trên tính toán rủi ro (Cấp 1, 2, 3, hoặc 4).

Tóm tắt nhanh:

• Kim cổ điển: Bán kính hẹp, thường theo góc 45 độ (khoảng 15m – 20m tùy chiều cao).
• Kim tia tiên đạo (ESE): Bán kính rộng, có thể từ 51m đến 107m ( cấp 4)

Bán kính bảo vệ của kim thu sét cổ điển (Franklin) được tính như thế nào?

Theo tiêu chuẩn TCVN 9385:2012, vùng bảo vệ của kim thu sét cổ điển thường được xác định bằng phương pháp góc bảo vệ hoặc phương pháp quả cầu lăn.

• Ở độ cao dưới 20m, bán kính bảo vệ thường tương đương với chiều cao lắp đặt của kim so với mặt đất (Rp=h) với góc bảo vệ 45°.
• Ví dụ: Nếu kim đặt cao 10m so với mái nhà, bán kính bảo vệ là khoảng 10m quanh chân cột.

Bán kính bảo vệ của kim thu sét được tính theo tiêu chuẩn nào?

Các tiêu chuẩn phổ biến gồm:

• IEC 62305 – áp dụng cho kim cổ điển
• NFC 17-102 – áp dụng cho kim thu sét chủ động (ESE)
• TCVN 9385:2012 – tiêu chuẩn chống sét tại Việt Nam

👉 Không nên tự ước lượng bán kính mà phải tính toán theo tiêu chuẩn.

Bán kính bảo vệ của kim thu sét tia tiên đạo (ESE) là bao nhiêu?

Kim thu sét công nghệ mới (ESE) có bán kính bảo vệ rộng hơn nhiều so với kim cổ điển. Tiêu chuẩn áp dụng phổ biến nhất là NFC 17-102 (Pháp).

Bảng tham khảo bán kính bảo vệ điển hình của kim ESE (tại độ cao h=5m):

Loại kim (Thời gian phát tia ∆T)	Cấp bảo vệ 1 (Mức bảo vệ cao nhất	Cấp bảo vệ 2(Mức bảo vệ cao)	Cấp bảo vệ 3(Mức bảo vệ trung bình)	Cấp bảo vệ 4 ((Mức bảo vệ tiêu chuẩn)
ESE ∆T = 15µs	32m	37m	45m	51m
ESE ∆T = 30µs	48m	55m	63m	71m
ESE ∆T = 50µs	68m	76m	86m	95m
ESE ∆T = 60µs	79m	86m	97m	107m

> Lưu ý: Đây là thông số ước tính tại độ cao lắp đặt tiêu chuẩn 5m. Khi độ cao thay đổi, bán kính sẽ thay đổi.

Công thức tính bán kính bảo vệ chuẩn NFC 17-102 là gì?

Đối với kim thu sét ESE, bán kính bảo vệ Rp được tính theo công thức sau :

• Rp​: Bán kính bảo vệ tại mặt phẳng cần bảo vệ (m).
• h: Chiều cao của đầu kim ESE so với mặt phẳng cần bảo vệ (m).
• r: Bán kính quả cầu lăn (m)
  • Cấp I: 20 mét là mức bảo vệ tiêu chuẩn cấp 1 (Mức bảo vệ cao nhất)
  • Cấp II: 30 mét là mức bảo vệ tiêu chuẩn cấp 2 (Mức bảo vệ cao)
  • Cấp III: 45 mét là mức bảo vệ tiêu chuẩn cấp 3 (Mức bảo vệ trung bình)
  • Cấp IV: 60 mét là mức bảo vệ tiêu chuẩn cấp 4 (Mức bảo vệ tiêu chuẩn)
• Δ: Quãng đường phóng điện sớm của tia tiên đạo (m). Đây là thông số đặc trưng của kim ESE, thể hiện khả năng mở rộng vùng bảo vệ. Nó được tính bằng công thức: Δ=v⋅ΔT = 10⁶*ΔT
• Trong thực tế, vận tốc lan truyền của tia tiên đạo (v) được quy ước là 10⁶ m/s. Do đó, giá trị Δ (tính bằng mét) sẽ bằng với giá trị ΔT (tính bằng micro giây – µs).
• ΔT: Thời gian phát xạ sớm (µs). Đây là thông số kỹ thuật quan trọng nhất của một kim ESE, do nhà sản xuất cung cấp và được kiểm định trong phòng thí nghiệm. Các giá trị ΔT phổ biến là 15µs, 30µs, 40µs, 50µs, và 60µs. ΔT càng lớn, bán kính bảo vệ tối đa của kim thu sét càng rộng. nhưng Hiểu quả tối ưu theo tiêu chuẩn NFC 17-102 là ΔT cao nhất 60µs

Độ cao lý tưởng để lắp kim thu sét là bao nhiêu?

Để tối ưu hóa bán kính bảo vệ cho kim thu sét ESE, độ cao lắp đặt (h) lý tưởng nhất là 5 mét tính từ điểm cao nhất của công trình đến đỉnh kim.

• Nếu h < 5m: Bán kính bảo vệ giảm đi đáng kể.
• Nếu h > 5m: Bán kính bảo vệ tăng thêm nhưng không nhiều và dần bão hòa.

Làm sao biết kim thu sét hiện tại có đủ bán kính bảo vệ không?

Cách chính xác nhất:

• Kiểm tra chiều cao kim, chủng loại kim
• Đối chiếu tiêu chuẩn tính toán
• Mô phỏng vùng bảo vệ hoặc nhờ đơn vị kỹ thuật chống sét đánh giá

Làm sao chọn kim thu sét phù hợp với bán kính bảo vệ?

• Đo diện tích công trình và chiều cao.
• Chọn kim ESE từ hãng uy tín (Stormaster…) với bán kính phủ đủ hoặc chọn cấp bảo vệ cao hơn tiêu chuẩn.
• Nên kết hợp tiếp địa tốt và chống sét lan truyền để bảo vệ toàn diện.
• Tra cứu Kim thu sét bảo vệ cho công trình hoặc nhà ở online theo chuẩn NFC 17-102

Lưu ý: Bán kính chỉ mang tính tham khảo, cần tính toán chuyên sâu để đảm bảo an toàn 100%. Liên hệ Chúng tôi để được khảo sát và tư vấn miễn phí.
