Bộ Lọc Sét Nguồn Là Gì? Cấu Tạo, Nguyên Lý & Cách Lắp Đúng Chuẩn
Trong thời đại công nghệ hiện nay, các thiết bị điện tử đóng vai trò quan trọng trong cuộc sống hàng ngày và hoạt động sản xuất. Tuy nhiên, chúng lại rất dễ bị tổn hại bởi sét đánh và các xung điện áp đột biến. Thống kê cho thấy hơn 70% thiết bị điện tử hư hỏng là do sét lan truyền qua đường nguồn điện. Bộ lọc sét nguồn ra đời như một giải pháp bảo vệ hiệu quả, giúp ngăn chặn các xung điện áp cao, đảm bảo an toàn cho thiết bị và kéo dài tuổi thọ sử dụng.
Bộ lọc sét nguồn là gì?
Sơ đồ đấu nối chi tiết của bộ lọc sét nguồn hiện đại
Bộ lọc sét nguồn, còn được gọi là thiết bị chống sét lan truyền, là thiết bị điện tử được thiết kế đặc biệt để bảo vệ các thiết bị điện khỏi các xung điện áp cao do sét đánh hoặc biến động điện áp trên lưới điện. Thiết bị này hoạt động như một “tấm khiên” bảo vệ, hấp thụ và chuyển hướng năng lượng xung sét xuống đất, ngăn không cho năng lượng này đi vào và làm hỏng thiết bị điện tử.
Bộ lọc sét nguồn là thiết bị quan trọng nhất trong hệ thống chống sét lan truyền, đóng vai trò quyết định trong việc bảo vệ an toàn cho con người và thiết bị điện tử khi có sét đánh.
Khi sét đánh xuống đường dây điện hoặc gần khu vực có đường dây điện, nó tạo ra xung điện áp cao có thể lên đến hàng nghìn volt. Nếu không có bộ lọc sét nguồn, xung điện này sẽ truyền theo đường dây và gây hư hỏng cho các thiết bị điện tử được kết nối. Bộ lọc sét nguồn sẽ phát hiện và triệt tiêu các xung điện áp này, đảm bảo điện áp đầu ra ổn định và an toàn cho thiết bị.
Nguyên lý hoạt động và cấu tạo của bộ lọc sét nguồn
Bộ lọc sét nguồn hoạt động dựa trên nguyên lý chuyển hướng dòng điện quá tải xuống đất. Khi điện áp trên đường dây vượt quá ngưỡng an toàn, thiết bị sẽ tự động kích hoạt và tạo ra một đường dẫn điện trở thấp để chuyển hướng dòng điện quá tải xuống hệ thống tiếp địa, bảo vệ thiết bị điện tử khỏi bị hư hỏng.
Cấu tạo của bộ lọc sét nguồn
Một bộ lọc sét nguồn điển hình bao gồm ba tầng bảo vệ chính:
Tầng bảo vệ sơ cấp
Sử dụng công nghệ SAD (Silicon Avalanche Diode), MOV (Metal Oxide Varistor) hoặc GDT (Gas Discharge Tube) để hấp thụ các xung sét ở chế độ thường (pha/trung tính) và xung quá áp đột biến. Tầng này có khả năng chịu đựng dòng xung sét từ 40KA đến 100KA.
Bộ lọc thông thấp
Gồm cuộn tụ điện (C) và cuộn dây (L) tạo thành hệ thống lọc LC. Tầng này làm suy yếu thêm các xung điện áp đã được cắt ở tầng thứ nhất và triệt tiêu những tạp âm nhiễu có tần số khoảng 800Hz trên hệ thống phân phối điện.
Tầng bảo vệ thứ cấp
Được đấu nối sau bộ lọc LC, có khả năng chịu dòng sét 50KA đến 100KA. Tầng này triệt các xung điện áp còn lại từ hai tầng trước và các xung quá áp do đóng ngắt hay khởi động các thiết bị điện.
Lưu ý quan trọng: Bộ lọc sét nguồn hoạt động hiệu quả nhất khi được kết nối với hệ thống tiếp địa có điện trở thấp (dưới 4 ohm). Việc lắp đặt cọc tiếp địa đúng cách là yếu tố quyết định đến hiệu quả bảo vệ của thiết bị.
Phân loại các dòng bộ lọc sét nguồn phổ biến
Trên thị trường hiện nay có nhiều loại bộ lọc sét nguồn khác nhau, được phân loại dựa trên nhiều tiêu chí như số pha, công suất, dòng cắt sét và chuẩn bảo vệ. Dưới đây là các phân loại chính:
Phân loại theo số pha
Bộ lọc sét nguồn 1 pha
Thiết bị này phù hợp cho hệ thống điện dân dụng, nhà ở 220V 1 pha 2 dây (L+N-PE). Bộ cắt lọc sét 1 pha bảo vệ các thiết bị điện tử gia đình như tivi, tủ lạnh, máy giặt, máy lạnh, máy vi tính khỏi hư hỏng do xung sét lan truyền.
Dòng cắt sét điển hình:
- Khả năng cắt sét sơ cấp: ≥ 25KA (8/20µs)
- Khả năng cắt sét thứ cấp: ≥ 25KA (8/20µs)
Bộ lọc sét nguồn 3 pha
Phù hợp cho hệ thống điện công nghiệp 3 pha 3 dây hoặc 3 pha 4 dây (3P+N), điện áp 380VAC hoặc 420VAC. Bộ cắt lọc sét 3 pha bảo vệ tủ điện điều khiển lập trình PLC, biến tần, màn hình cảm ứng HMI và các thiết bị công nghiệp khác.
Dòng cắt sét điển hình:
- Khả năng cắt sét sơ cấp: ≥ 100KA (8/20µs)
- Khả năng cắt sét thứ cấp: ≥ 50KA (8/20µs)
Phân loại theo chuẩn bảo vệ IEC 61643
Cấp I (Type 1)
Thiết bị bảo vệ sơ cấp, lắp đặt tại điểm đầu vào của hệ thống điện (sau công tơ điện). Có khả năng chịu dòng sét trực tiếp với cường độ cao (10/350µs). Thường sử dụng công nghệ GDT hoặc Spark Gap.
Cấp II (Type 2)
Thiết bị bảo vệ thứ cấp, lắp đặt tại các tủ phân phối điện. Bảo vệ khỏi các xung sét lan truyền và quá áp đột biến (8/20µs). Thường sử dụng công nghệ MOV.
Cấp III (Type 3)
Thiết bị bảo vệ cuối cùng, lắp đặt gần thiết bị cần bảo vệ. Có khả năng lọc các xung điện áp còn sót lại và nhiễu điện từ. Thường kết hợp bộ lọc EMI/RFI hoặc bộ lọc thông thấp LC.
Phân loại theo dòng tải
Bộ lọc sét nguồn còn được phân loại theo dòng tải mà chúng có thể xử lý:
| Dòng tải | Ứng dụng | Khả năng cắt sét điển hình |
| 8A – 20A | Thiết bị điện tử nhỏ, hệ thống camera, thiết bị viễn thông | 25KA – 50KA |
| 32A – 63A | Hệ thống điện dân dụng, văn phòng nhỏ | 100KA – 150KA |
| 125A – 200A | Văn phòng lớn, cửa hàng, xưởng sản xuất nhỏ | 100KA – 150KA |
| 315A – 2000A | Nhà máy, trung tâm dữ liệu, công trình công nghiệp | 150KA – 200KA |
Ứng dụng thực tế của bộ lọc sét nguồn
Bộ lọc sét nguồn có nhiều ứng dụng thực tế trong cả hệ thống điện dân dụng và công nghiệp:
Ứng dụng trong hệ thống điện dân dụng
- Bảo vệ các thiết bị điện tử gia đình như tivi, tủ lạnh, máy giặt, điều hòa
- Bảo vệ hệ thống máy tính, thiết bị giải trí đa phương tiện
- Bảo vệ hệ thống camera an ninh, chuông cửa thông minh
- Bảo vệ các thiết bị điện tử nhạy cảm trong nhà thông minh
Ứng dụng trong hệ thống điện công nghiệp
- Bảo vệ hệ thống điều khiển PLC, biến tần, màn hình HMI
- Bảo vệ thiết bị đo lường và kiểm soát tự động
- Bảo vệ hệ thống máy tính công nghiệp, máy CNC
- Bảo vệ hệ thống viễn thông, trạm BTS, trung tâm dữ liệu
- Bảo vệ hệ thống PCCC, báo cháy tự động
Bạn cần tư vấn về giải pháp chống sét phù hợp?
Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn lựa chọn và lắp đặt bộ lọc sét nguồn phù hợp với nhu cầu sử dụng.
Gọi ngay để được tư vấn
Tiêu chí lựa chọn bộ lọc sét nguồn phù hợp
Việc lựa chọn bộ lọc sét nguồn phù hợp đóng vai trò quan trọng trong việc đảm bảo hiệu quả bảo vệ tối ưu. Dưới đây là các tiêu chí chính cần xem xét:
Điện áp làm việc (Uc)
Chọn bộ lọc sét có điện áp làm việc phù hợp với hệ thống điện của bạn:
- Hệ thống 1 pha: 320-385V
- Hệ thống 3 pha: 385-480V
Một số thiết bị có khả năng chịu điện áp cao hơn (Uc=480V) phù hợp cho các khu vực có điện áp không ổn định.
Dòng cắt sét (Imax)
Lựa chọn dựa trên mức độ rủi ro sét đánh trong khu vực:
- Khu vực ít sét: 20-50KA
- Khu vực sét trung bình: 80-100KA
- Khu vực nhiều sét: 150-200KA
Đối với thiết bị quan trọng hoặc khu vực có nguy cơ sét cao, nên chọn thiết bị có dòng cắt sét lớn hơn.
Dòng tải
Chọn bộ lọc sét có dòng tải phù hợp với công suất tiêu thụ:
- Nhà ở nhỏ: 32-40A
- Nhà ở lớn, văn phòng: 63-125A
- Cơ sở sản xuất: 200-630A
- Nhà máy lớn: 800-2000A
Các yếu tố khác cần xem xét
Chuẩn bảo vệ
Lựa chọn thiết bị đạt chuẩn IEC 61643-11 và EN 61643-11 để đảm bảo chất lượng và độ tin cậy. Tùy theo vị trí lắp đặt, chọn thiết bị Type 1, Type 2 hoặc Type 3 phù hợp.
Thời gian đáp ứng
Thiết bị có thời gian đáp ứng càng nhanh càng tốt, tốt nhất là dưới 1ns (nano giây) để đảm bảo khả năng bảo vệ tức thời.
Tính năng bổ sung
Xem xét các tính năng bổ sung như:
- Đèn LED báo trạng thái hoạt động
- Bộ đếm sét điện tử
- Tiếp điểm cảnh báo từ xa
- Kết nối Bluetooth giám sát từ xa
- Khả năng chống nhiễu EMI/RFI, Bộ lọc thông thấp LC.
Hướng dẫn lắp đặt bộ lọc sét nguồn đúng cách
Lưu ý quan trọng: Bộ lọc sét nguồn cần được lắp đặt bởi thợ điện có chuyên môn để đảm bảo an toàn và hiệu quả bảo vệ tối đa.
- Xác định vị trí lắp đặt phù hợp: gần điểm đầu vào nguồn điện hoặc gần thiết bị cần bảo vệ
- Kiểm tra và đảm bảo hệ thống tiếp địa có điện trở thấp (dưới 4 ohm)
- Ngắt nguồn điện trước khi lắp đặt
- Kết nối dây pha, dây trung tính và dây đất theo đúng sơ đồ của nhà sản xuất
- Đảm bảo dây dẫn đủ tiết diện và được cố định chắc chắn
- Kiểm tra lại các kết nối trước khi cấp điện
- Kiểm tra đèn báo trạng thái để đảm bảo thiết bị hoạt động bình thường

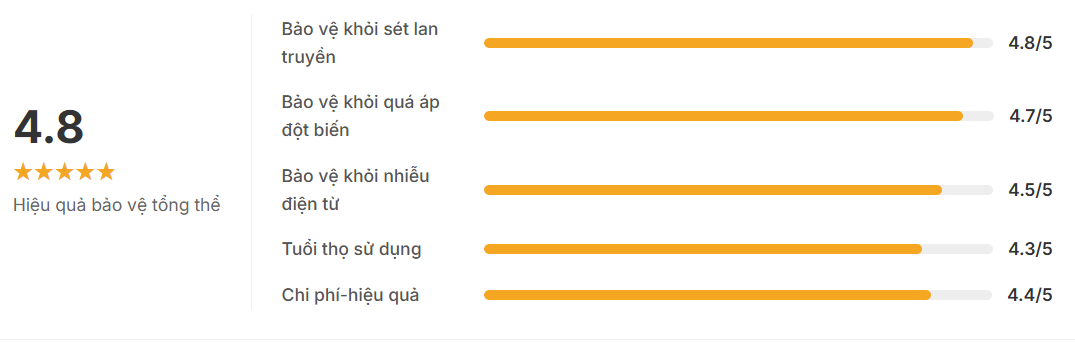

Lợi ích và hiệu quả bảo vệ của bộ lọc sét nguồn
Lợi ích của bộ lọc sét nguồn
- Bảo vệ thiết bị điện tử khỏi hư hỏng do sét đánh và xung điện áp
- Kéo dài tuổi thọ của thiết bị điện tử
- Giảm thiểu thời gian ngừng hoạt động do sự cố điện
- Tiết kiệm chi phí sửa chữa và thay thế thiết bị
- Đảm bảo an toàn cho người sử dụng
- Bảo vệ dữ liệu quan trọng khỏi bị mất mát
- Giảm thiểu rủi ro cháy nổ do quá áp
- Cải thiện độ ổn định của hệ thống điện
Hạn chế cần lưu ý
- Không bảo vệ được 100% trong trường hợp sét đánh trực tiếp cường độ cực lớn
- Cần thay thế sau một số lần bảo vệ hoặc theo khuyến cáo của nhà sản xuất
- Hiệu quả phụ thuộc vào chất lượng hệ thống tiếp địa
- Cần lựa chọn đúng loại và công suất phù hợp
- Chi phí đầu tư ban đầu tương đối cao
Bảo vệ thiết bị điện tử của bạn ngay hôm nay
Đừng chờ đợi đến khi thiết bị của bạn bị hư hỏng do sét đánh. Hãy liên hệ với chúng tôi để được tư vấn và lắp đặt bộ lọc sét nguồn phù hợp.
Liên hệ tư vấn: 0981891315
Các thương hiệu bộ lọc sét nguồn uy tín và xu hướng công nghệ mới
Thương hiệu uy tín trên thị trường
LPI (Lightning Protection International)
Thương hiệu đến từ Úc, chuyên cung cấp các giải pháp chống sét toàn diện. Sản phẩm của LPI nổi bật với công nghệ tiên tiến, khả năng giám sát từ xa qua Bluetooth và bộ đếm sét điện tử tích hợp.
Sản phẩm nổi bật: SGT50-25, SGT60, NE100, dòng tủ cắt lọc SF (32A-2000A), SST50
PROSURGE (MỸ)
Với nhiều bằng sang chế trong lĩnh vực chống sét, Prosurge cung cấp các thiết bị chống sét lan truyền chất lượng cao, được 60 quốc gia trên thế giới tin dùng. Sản phẩm đạt chuẩn IEC 61643-11, EN 61643-11 và UL1449 5th, được thiết kế tỉ mỉ và có độ tin cậy cao.
Sản phẩm nổi bật: các dòng cắt lọc sét PSP Series , DSF25/320-25A/3P/C-S , Dòng DS50, DT50
OBO Bettermann (Đức)
Thương hiệu đến từ Đức với hơn 100 năm kinh nghiệm, cung cấp các giải pháp chống sét chất lượng cao với thiết kế kỹ thuật Đức. Sản phẩm của OBO nổi bật với độ bền cao và khả năng tích hợp vào hệ thống quản lý tòa nhà thông minh.
Xu hướng công nghệ mới trong bộ lọc sét nguồn
Giám sát thông minh
Các bộ lọc sét nguồn hiện đại được trang bị khả năng giám sát từ xa thông qua Bluetooth hoặc kết nối IoT, cho phép người dùng theo dõi các thông số vận hành như:
- Điện áp hoạt động
- Nhiệt độ bên trong thiết bị
- Phần trăm sóng hài
- Số lần xung sét tác động
- Tình trạng hoạt động của thiết bị
Công nghệ tự phục hồi
Xu hướng mới nhất là các bộ lọc sét nguồn có khả năng tự phục hồi sau khi xử lý các xung sét, kéo dài tuổi thọ sử dụng và giảm nhu cầu thay thế thiết bị.
Tích hợp đa chức năng
Các thiết bị mới kết hợp nhiều chức năng bảo vệ trong một sản phẩm:
- Chống sét lan truyền
- Lọc nhiễu EMI/RFI
- Ổn định điện áp
- Bảo vệ quá tải
Bộ lọc sét nguồn có thời hạn sử dụng không?
Có, bộ lọc sét nguồn có thời hạn sử dụng tùy thuộc vào số lần xử lý xung sét và chất lượng sản phẩm. Thông thường, các thiết bị chất lượng cao có thời hạn bảo hành từ 3-5 năm và tuổi thọ sử dụng từ 5-10 năm. Tuy nhiên, sau mỗi lần xử lý xung sét lớn, khả năng bảo vệ của thiết bị sẽ giảm dần. Nên kiểm tra định kỳ và thay thế khi đèn báo trạng thái cho thấy thiết bị đã hết khả năng bảo vệ.
Có cần lắp đặt bộ lọc sét nguồn nếu đã có kim thu sét?
Có, kim thu sét và bộ lọc sét nguồn có chức năng bảo vệ khác nhau và bổ sung cho nhau. Kim thu sét bảo vệ công trình khỏi sét đánh trực tiếp, trong khi bộ lọc sét nguồn bảo vệ thiết bị điện tử khỏi sét lan truyền qua đường dây điện. Theo thống kê, 70% thiệt hại do sét gây ra là từ sét lan truyền, vì vậy việc lắp đặt cả hai hệ thống sẽ mang lại sự bảo vệ toàn diện.
Tổng kết
Bộ lọc sét nguồn là thiết bị không thể thiếu trong việc bảo vệ các thiết bị điện tử khỏi những tổn hại do sét đánh và xung điện áp đột biến. Với nhiều loại và công nghệ khác nhau, việc lựa chọn bộ lọc sét nguồn phù hợp đóng vai trò quan trọng trong việc đảm bảo hiệu quả bảo vệ tối ưu.
Khi lựa chọn và lắp đặt bộ lọc sét nguồn, cần xem xét kỹ các yếu tố như điện áp làm việc, dòng cắt sét, dòng tải và các tính năng bổ sung. Đồng thời, việc lắp đặt đúng kỹ thuật và kết nối với hệ thống tiếp địa chất lượng cũng rất quan trọng để đảm bảo hiệu quả bảo vệ.
Với sự phát triển của công nghệ, các bộ lọc sét nguồn ngày càng thông minh và hiệu quả hơn, mang lại sự an tâm cho người sử dụng và bảo vệ tối ưu cho các thiết bị điện tử quan trọng.
