Thiết Bị Chống Sét Lan Truyền (SPD) Là Gì? Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Kỹ Thuật

Trong kỷ nguyên công nghệ 4.0, các thiết bị điện tử ngày càng trở nên nhạy cảm và đắt tiền. Chỉ một xung điện áp đột biến nhỏ cũng có thể gây ra thiệt hại hàng tỷ đồng. Thiết bị chống sét lan truyền (Surge Protection Device – SPD) chính là “tấm khiên” không thể thiếu để bảo vệ hệ thống điện. Vậy Chống sét lan truyền hoạt động như thế nào và tại sao bạn cần nó?

Thiết bị chống sét lan truyền SPD là gì?

Thiết bị chống sét lan truyền SPD là thiết bị bảo vệ được thiết kế để hạn chế điện áp đột biến (transient overvoltages) và chuyển hướng dòng điện xung (surge currents) xuống đất. Mục tiêu cốt lõi là giữ cho điện áp đặt lên các thiết bị điện luôn ở mức an toàn, ngăn ngừa hư hỏng cách điện và cháy nổ mạch điện tử.

Khác với kim thu sét (chống sét trực tiếp), SPD tập trung vào việc xử lý các xung điện lan truyền qua đường dây dẫn điện, dây tín hiệu hoặc dây viễn thông.

Tại sao phải lắp đặt thiết bị chống sét lan truyền?

Nhiều người lầm tưởng rằng chỉ cần kim thu sét là đủ. Tuy nhiên, kim thu sét chỉ bảo vệ cấu trúc tòa nhà. Thiết bị chống sét lan truyền giải quyết những nguy cơ “ngầm” sau:

Xung sét gián tiếp: Sét đánh cách xa tòa nhà hàng km vẫn có thể tạo ra từ trường biến thiên, gây ra dòng điện cảm ứng lớn trên đường dây điện lực.
Quá áp nội bộ: Chiếm tới 80% các sự cố xung điện. Việc đóng cắt các tải lớn như vận hành thang máy, điều hòa công nghiệp, hay máy bơm trong nhà máy tạo ra các xung điện áp tức thời làm giảm tuổi thọ thiết bị điện tử.
Bảo vệ dữ liệu: Đối với các trung tâm dữ liệu (Data Center), một xung điện không làm cháy máy ngay lập tức nhưng có thể gây nhiễu và mất mát dữ liệu quan trọng.

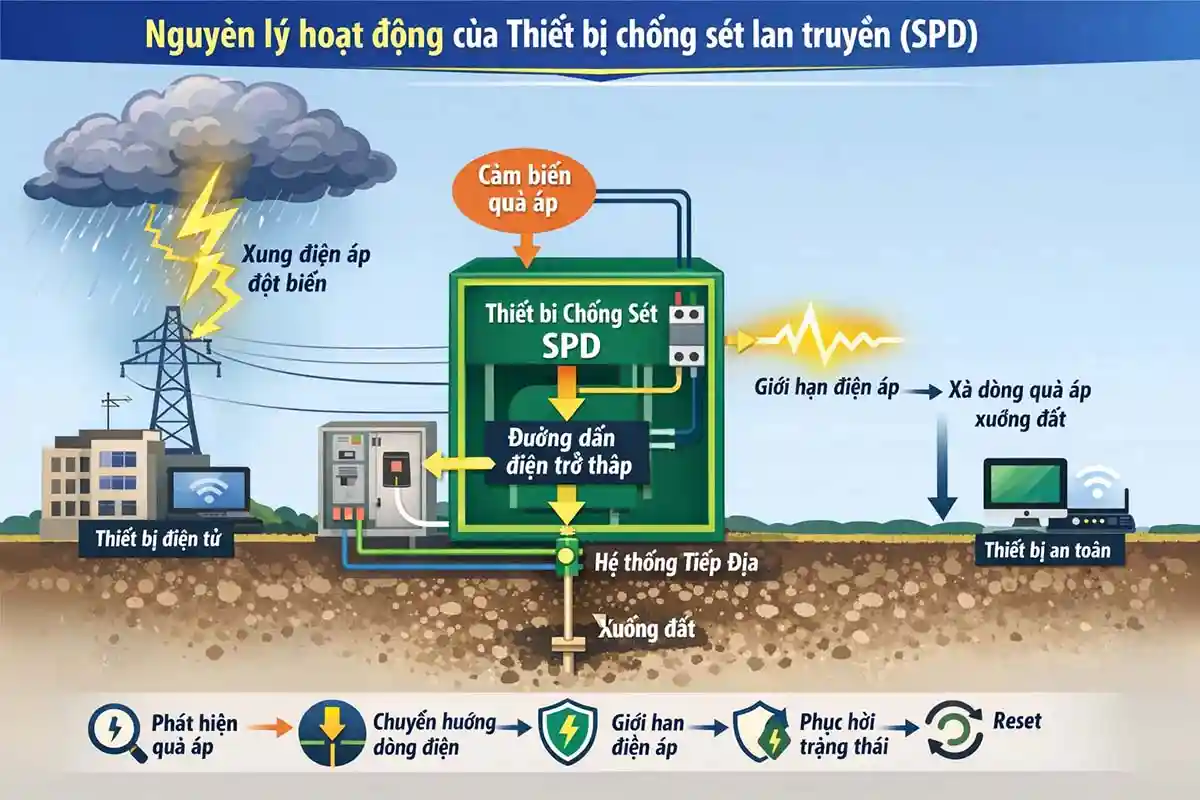

Nguyên lý hoạt động và Cơ chế đáp ứng Nano giây

Nguyên lý cốt lõi của SPD dựa trên việc thay đổi trở kháng. Bạn có thể hình dung SPD như một “van xả ” tự động.

Bước 1: Phát hiện xung điện áp

Ở trạng thái bình thường, thiết bị chống sét lan truyền SPD có trở kháng (điện trở) cực cao, hoạt động như một vật cách điện, cho phép dòng điện 220V/380V đi qua tải bình thường. Khi điện áp đột ngột tăng vượt mức ngưỡng thiết kế (do sét hoặc sự cố lưới điện), linh kiện bên trong SPD (thường là MOV – Metal Oxide Varistor) sẽ phản ứng.

Bước 2: Chuyển hướng dòng điện

Ngay khi phát hiện quá áp, SPD chuyển sang trạng thái trở kháng thấp (gần như bằng 0). Nó tạo ra một con đường tắt an toàn để dòng điện dư thừa chạy thẳng xuống hệ thống tiếp địa thay vì đi vào thiết bị điện tử của bạn.

Bước 3: Giới hạn điện áp)

Quá trình này diễn ra cực nhanh, tính bằng nano giây (ns). SPD giới hạn điện áp ở mức Up (Voltage Protection Level) – mức điện áp mà thiết bị điện của bạn có thể chịu đựng được.

Bước 4: Phục hồi trạng thái

Sau khi xung điện áp đi qua, SPD lập tức quay lại trạng thái trở kháng cao ban đầu để hệ thống điện hoạt động ổn định, không gây ra hiện tượng ngắn mạch.

Phân loại thiết bị chống sét lan truyền theo tiêu chuẩn quốc tế

SPD được phân loại theo vị trí lắp đặt và khả năng chịu xung, chủ yếu theo hai tiêu chuẩn phổ biến:

Theo UL 1449 (Mỹ, phổ biến toàn cầu): Type 1, Type 2, Type 3.
Theo IEC 61643-11 (quốc tế, Việt Nam áp dụng qua TCVN): Class I, Class II, Class III (tương ứng gần với Type 1/2/3).

Loại SPD	Vị trí lắp đặt	Khả năng chịu xung	Ứng dụng chính	Sóng thử nghiệm chính
Type 1 / Class I	Đầu nguồn (tủ điện tổng, trước/sau aptomat tổng)	Rất cao (Iimp 12.5-100 kA, sóng 10/350 μs)	Bảo vệ sét trực tiếp lan truyền, nhà máy, tòa cao tầng có kim thu sét	10/350 μs
Type 2 / Class II	Tủ phân phối chính/phụ, tầng bảo vệ thứ cấp	Trung bình-cao (Imax 40-200 kA, sóng 8/20 μs)	Bảo vệ chính cho hầu hết hệ thống điện dân dụng, công nghiệp	8/20 μs
Type 3 / Class III	Gần thiết bị tải (ổ cắm, tủ rack, point-of-use)	Thấp (khoảng 3-20 kA)	Bảo vệ cuối cùng cho thiết bị nhạy cảm: PC, server, thiết bị y tế	Kết hợp 1.2/50 μs + 8/20 μs

Lưu ý lắp đặt theo lớp bảo vệ phối hợp: (Type 1 → Type 2 (cách ≥10m) → Type 3 (cách ≥30m) để bảo vệ tối ưu, tránh hỏng SPD cấp trước do xung dư thừa.

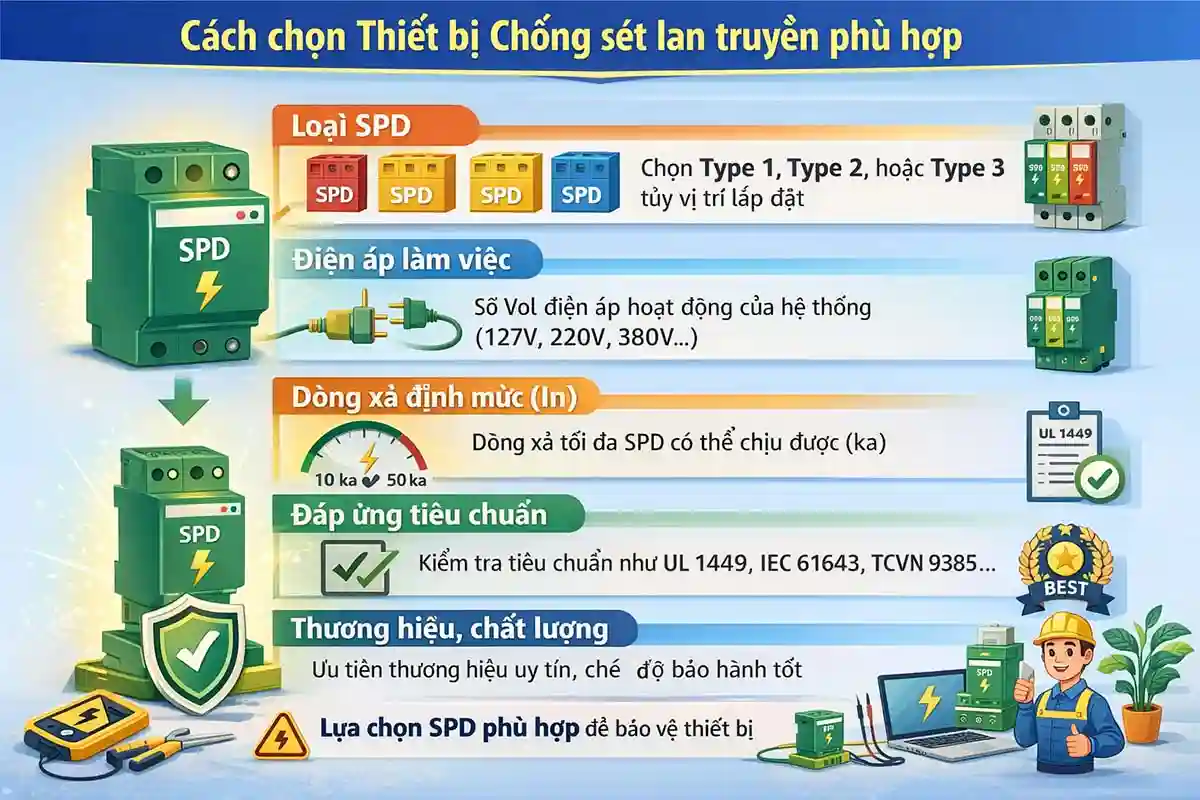

Các thông số kỹ thuật quan trọng khi chọn mua Thiết bị chống sét lan truyền SPD

Uc (Maximum Continuous Operating Voltage): Điện áp hoạt động liên tục tối đa mà SPD có thể chịu đựng mà không bị hỏng.
Up (Voltage Protection Level): Mức điện áp bảo vệ. Số này càng thấp thì khả năng bảo vệ thiết bị nhạy cảm càng tốt.
In (Nominal Discharge Current): Dòng điện xả định mức mà SPD có thể chịu được nhiều lần (xung 8/20µs).
Imax (Maximum Discharge Current): Dòng điện xả tối đa mà SPD có thể chịu được 1 lần duy nhất mà không cháy nổ.
Iimp (Impulse Current): Chỉ dành cho Type 1, khả năng chịu dòng sét trực tiếp (xung 10/350µs).

Cấu tạo và công nghệ trong Thiết bị Chống sét lan truyền SPD

MOV (Metal Oxide Varistor)

Phổ biến, phản ứng nhanh, giá thành hợp lý.
Dùng nhiều trong SPD Type 2 và Type 3.

GDT (Gas Discharge Tube)

Chịu dòng xung lớn, phù hợp cho SPD Type 1.
Độ bền cao, thường kết hợp với MOV.

Spark Gap / Encapsulated Spark Gap

Công nghệ tiên tiến, đáp ứng xung sét mạnh.
Dùng trong hệ thống chống sét chuyên nghiệp, phù hợp cho SPD Type 1.

Quy trình lắp đặt SPD chuẩn kỹ thuật để tối ưu bảo vệ

Lắp đặt SPD sai cách có thể làm mất tác dụng bảo vệ. Hãy tuân thủ quy tắc sau:

Hệ thống tiếp địa: Đây là yếu tố quan trọng nhất. SPD không thể xả điện nếu hệ thống tiếp địa có điện trở quá cao (thường phải dưới 10 Ohm, tốt nhất là dưới 4 Ohm).
Phối hợp đa tầng: Trong một tòa nhà lớn, nên kết hợp cả Type 1 ở đầu nguồn và Type 2 ở các tầng để tạo ra hệ thống bảo vệ phân tầng toàn diện.
Sử dụng dây dẫn đủ tiết diện theo khuyến nghị
Lắp đặt đúng Pha, trung tính, đất
Có thiết bị cắt (MCB hoặc cầu chì) bảo vệ SPD

Những lầm tưởng phổ biến về chống sét lan truyền

Lầm tưởng 1: “Có kim thu sét rồi thì không cần thiết bị chống sét lan truyền SPD”
- Sự thật: Kim thu sét bảo vệ vỏ tòa nhà, SPD bảo vệ “bên trong nhà” (thiết bị điện) bên trong.
Lầm tưởng 2: “Ổ cắm chống sét ( bộ chống sét type 3) là đủ”
- Sự thật: Các ổ cắm này thường chỉ là SPD Type 3 với khả năng cắt xung sét thấp. Nếu có xung điện lớn từ bên ngoài vào, chúng sẽ bị nổ ngay lập tức mà không kịp bảo vệ thiết bị.
Lầm tưởng 3: “SPD dùng được mãi mãi”
- Sự thật: Mỗi lần xả sét, linh kiện bên trong SPD sẽ bị thoái hóa. Cần kiểm tra cửa sổ trạng thái (màu xanh là tốt, màu đỏ là phải thay thế).

Câu hỏi thường gặp

SPD có thay thế được hệ thống thu lôi không?

Không. SPD và hệ thống thu lôi (kim thu sét) có chức năng bổ sung cho nhau. Thu lôi bảo vệ công trình khỏi sét đánh trực tiếp, SPD bảo vệ thiết bị điện khỏi quá áp lan truyền.

Khi nào cần thay thế thiết bị chống sét lan truyền?

Bạn nên thay thế SPD khi chỉ báo trên mặt thiết bị chuyển sang màu đỏ hoặc sau khi tòa nhà chịu một đợt sét đánh lớn trực diện vào hệ thống điện.

Chi phí lắp đặt SPD có đắt không?

Chi phí lắp đặt SPD thường chỉ chiếm chưa đến 1% tổng giá trị thiết bị điện trong nhà nhưng lại giúp bảo vệ 100% tài sản của bạn khỏi nguy cơ cháy nổ do quá áp.

Khi nào cần thay thế SPD?

Thay thế khi: đèn báo lỗi sáng, thiết bị hết hạn sử dụng (thường 5-10 năm), sau khi chịu xung sét lớn, hoặc khi kiểm tra phát hiện hư hỏng.

Có cần lắp SPD cho nhà nhỏ không?

Có. Thiết bị điện tử gia đình ngày càng nhạy cảm, SPD giúp giảm rủi ro hư hỏng và cháy nổ.

Tóm Lại

Thiết bị chống sét lan truyền (SPD) không đơn thuần là một phụ kiện điện, mà là một khoản bảo hiểm thông minh cho ngôi nhà và nhà máy của bạn. Việc hiểu rõ nguyên lý và phân loại SPD sẽ giúp bạn lựa chọn được giải pháp bảo vệ tối ưu, tránh được những rủi ro đáng tiếc về người và tài sản.
