Cách Chọn Dây Tiếp Địa Chống Sét Lan Truyền Chuẩn Kỹ Thuật DMP

Đã đăng trên bởi DMP

Cách Chọn Dây Tiếp Địa Chống Sét Lan Truyền Chuẩn Kỹ Thuật, An Toàn Tuyệt Đối

Một hệ thống chống sét lan truyền dù được thiết kế hiện đại đến đâu cũng trở nên vô nghĩa nếu dây tiếp địa không đủ khả năng tản dòng sét xuống đất an toàn. Đây chính là lý do nhiều công trình vẫn bị hư hỏng thiết bị điện, cháy nổ dù đã lắp thiết bị cắt sét. Bài viết này tổng hợp toàn bộ kiến thức cần biết để chọn đúng dây tiếp địa chống sét lan truyền: từ định nghĩa, tiêu chí kỹ thuật, cách lắp đặt, đến những sai lầm phổ biến — giúp bạn ra quyết định chính xác chỉ trong một lần đọc.

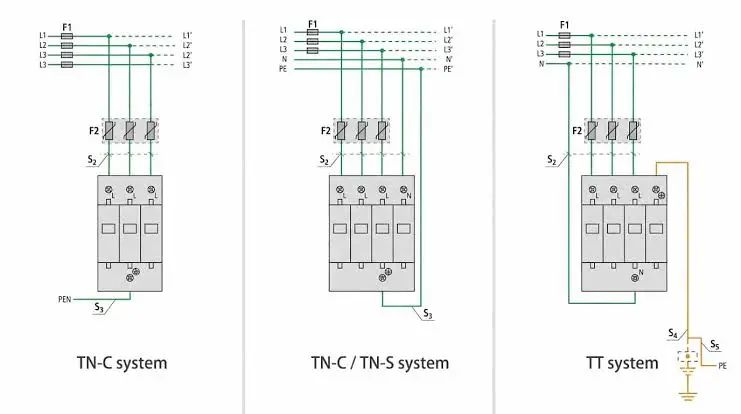

So do huong dan dau noi thiet bi chong set SPD 3 pha trong tu dien cong nghiep

1. Tại sao chọn đúng dây tiếp địa chống sét lan truyền quyết định 90% hiệu quả thoát sét?

Nhiều người thường nhầm lẫn giữa dây tiếp địa an toàn điện thông thường (dây PE chống giật) và dây tiếp địa cho thiết bị chống sét lan truyền. Đây là một sai lầm cực kỳ nguy hiểm.

Bản chất dòng xung sét và bài toán điện kháng cảm ứng

Dòng điện do xung sét lan truyền không phải là dòng điện xoay chiều thông thường tầm 50Hz hay 60Hz. Xung sét là dòng điện có tần số cực kỳ cao, dạng sóng xung kích diễn ra trong khoảng thời gian siêu ngắn, tính bằng micro giây (ví dụ xung 8/20µs hoặc xung 10/350µs ).

Ở tần số cao như vậy, dòng điện không còn đi sâu vào lõi dây mà có xu hướng đi nổi trên bề mặt (hiệu ứng bề mặt – Skin Effect). Lúc này, trở kháng của dây dẫn không phụ thuộc nhiều vào điện trở thuần (R) của vật liệu nữa, mà bị chi phối hoàn toàn bởi điện kháng cảm ứng (XL).

CT Xl

Trong đó, L là độ tự cảm của dây dẫn. Chỉ cần một đoạn dây dài thêm vài chục centimet hoặc bị bẻ cong một góc vuông, độ tự cảm L sẽ tăng vọt. Khi dòng xung sét hàng chục kiloampe (kA) chạy qua đoạn dây có độ tự cảm lớn, nó sẽ tạo ra một sụt áp cảm ứng khổng lồ theo công thức:

CT DV

Sụt áp này cộng với điện áp dòng dư của SPD sẽ vượt xa ngưỡng chịu đựng điện áp xung (Uw) của thiết bị cần bảo vệ. Kết quả là thiết bị điện của bạn vẫn bị cháy khét dù hệ thống có lắp SPD đắt tiền. Đó là lý do chọn đúng thông số dây tiếp địa là bắt buộc.

2. Tiêu chuẩn chọn tiết diện dây tiếp địa chống sét lan truyền theo IEC và TCVN

Để đảm bảo hệ thống vận hành an toàn và dễ dàng đạt nghiệm thu, việc lựa chọn tiết diện (cross-section) của dây tiếp địa cho SPD phải tuân thủ nghiêm ngặt tiêu chuẩn IEC 60364-5-534, IEC 61643-11 và tiêu chuẩn quốc gia TCVN 9385:2012, TCVN 7447-5-53

Dây Tiếp Địa Chống Sét Lan Truyền

Tiết diện dây tiếp địa phải được tính toán dựa trên cấp chống sét và dòng sét thiết kế của công trình, không nên chọn theo cảm tính. Một số mức tham khảo thường gặp trong thực tế thi công:

Vị trí lắp đặt Tiết diện tối thiểu thường dùng
Dây tiếp địa chôn dưới đất kết nối cọc, dây xuống đất 50 – 70 mm²
Dây tiếp địa cho thiết bị cắt sét Type 1 (Sơ cấp )

SPD Type 1 thường được lắp đặt tại tủ điện tổng (MSB) của công trình – nơi chịu thử thách trực tiếp từ các dòng năng lượng cực lớn từ xung sét đánh thẳng 10/350µs

 16 – 35 mm²
Dây tiếp địa cho thiết bị cắt sét Type 2 (thứ cấp)

SPD Type 2 thường được bố trí tại các tủ điện phân phối (DB), dùng để lọc các xung sét gián tiếp hoặc xung quá điện áp nội bộ do đóng ngắt thiết bị 8/20µs

 6 – 25 mm²
Dây tiếp địa cho thiết bị cắt sét Type 3 (trước tải)

SPD Type 3 thường được bố trí tại các tải có mạch điện tử nhạy cảm , dùng để lọc các xung sét gián tiếp hoặc xung quá điện áp nội bộ do đóng ngắt thiết bị 8/20µs.

 4 – 6 mm²
Dây tiếp địa cho thiết bị cắt sét tín hiệu, PCCC, RS232, RS485. RJ45

Các thiết bị chống sét cho đường truyền dữ liệu (Cáp mạng RJ45, cáp đồng trục camera, đường tín hiệu RS485…) xử lý các dòng xung có năng lượng thấp hơn nhiều so với đường nguồn.

 1.5 – 4 mm²
Dây liên kết đẳng thế giữa các hệ tiếp địa 25 – 50 mm²





Lưu ý: đây là tiết diện tham khảo phổ biến trong thực tế thi công tại Việt Nam. Tiết diện chính xác cần được kỹ sư tính toán theo cấp bảo vệ và đặc điểm địa chất từng công trình.

3. Hướng Dẫn Lắp Đặt Dây Tiếp Địa Chống Sét Lan Truyền Đúng Kỹ Thuật

  • Khảo sát điện trở đất tại vị trí thi công trước khi chọn loại cọc và dây phù hợp.
  • Chọn tiết diện dây theo đúng vị trí lắp đặt (dây chính, dây SPD, dây liên kết đẳng thế) như bảng tiêu chí ở trên.
  • Đi dây theo đường ngắn nhất, ít góc gấp nhất từ thiết bị cắt sét xuống hệ thống tiếp địa để giảm trở kháng xung.
  • Kết nối chắc chắn bằng đầu cosse, kẹp chuyên dụng, tránh quấn dây hoặc hàn thiếc thông thường vì không chịu được dòng xung lớn.
  • Đo kiểm điện trở đất sau khi lắp đặt, đảm bảo đạt mức theo tiêu chuẩn (thường dưới 10Ω đối với hệ thống chống sét, có thể yêu cầu thấp hơn với công trình đặc thù).
  • Kiểm tra định kỳ 6–12 tháng/lần, đặc biệt trước mùa mưa bão, để phát hiện sớm tình trạng ăn mòn hoặc lỏng kết nối.

4. Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Dây Tiếp Địa

  • Chọn tiết diện dây quá nhỏ so với cấp chống sét thực tế của công trình.
  • Dùng chung dây tiếp địa cho cả hệ thống điện và hệ thống chống sét mà không có liên kết đẳng thế đúng cách.
  • Đi dây quá dài, nhiều góc gấp làm tăng trở kháng xung, giảm hiệu quả tản sét.
  • Bỏ qua việc đo điện trở đất định kỳ, dẫn đến hệ thống “có lắp nhưng không có tác dụng”.

5. Câu Hỏi Thường Gặp

Dây tiếp địa chống sét lan truyền khác gì dây tiếp địa điện thông thường?

Dây tiếp địa chống sét phải chịu được dòng xung rất lớn trong thời gian ngắn, đòi hỏi tiết diện và chất liệu chuyên dụng, trong khi dây tiếp địa điện thông thường chỉ xử lý dòng rò ở mức thấp và liên tục.

Tiết diện dây tiếp địa bao nhiêu là đủ cho nhà ở dân dụng?

Với nhà dân dụng, dây nối từ SPD nguồn điện thường dùng tiết diện 16–25 mm², còn dây tiếp địa chính cho kim thu sét thường từ 50 mm² trở lên, tùy theo cấp bảo vệ thiết kế.

Có thể dùng dây nhôm thay cho dây đồng làm dây tiếp địa không?

Không nên, vì nhôm dễ bị oxy hóa, tạo lớp cách điện trên bề mặt làm tăng điện trở tiếp xúc, không phù hợp với yêu cầu tản dòng sét nhanh và ổn định lâu dài.

Bao lâu cần kiểm tra lại hệ thống dây tiếp địa chống sét?

Nên kiểm tra và đo điện trở đất tối thiểu mỗi 6–12 tháng, đặc biệt trước mùa mưa bão, để đảm bảo dây và cọc tiếp địa chưa bị ăn mòn hoặc lỏng kết nối.

Dây tiếp địa chống sét lan truyền có cần đạt tiêu chuẩn riêng không?

Có. Dây cần đáp ứng các tiêu chuẩn như TCVN 9385:2012,hoặc TCVN 7447-5-53 để đảm bảo khả năng chịu dòng sét và an toàn lâu dài cho công trình.

6. Tổng Kết

Chọn đúng dây tiếp địa chống sét lan truyền không chỉ là chọn một sợi dây dẫn điện, mà là chọn “đường thoát hiểm” cho cả hệ thống điện của công trình trước những cú sét bất ngờ. Việc hiểu rõ tiêu chí về chất liệu, tiết diện, tiêu chuẩn kỹ thuật và cách lắp đặt sẽ giúp bạn tránh được những rủi ro tốn kém về sau. Nếu cần tư vấn khảo sát thực tế và lựa chọn giải pháp chống sét lan truyền phù hợp với công trình của mình, bạn có thể liên hệ trực tiếp với đội ngũ kỹ thuật của DMP để được hỗ trợ chi tiết.
