Giải Pháp Chống Sét Tín Hiệu 4-20mA Toàn Diện: Bảo Vệ Cảm Biến & Hệ Thống PLC

Trong các hệ thống điều khiển và tự động hóa công nghiệp (SCADA, DCS), vòng lặp dòng điện 4-20mA đóng vai trò là “hệ thần kinh” truyền tải dữ liệu từ các cảm biến đo lường ngoài hiện trường về tủ điều khiển trung tâm (PLC). Tuy nhiên, với đặc thù cáp tín hiệu thường được kéo dài qua nhiều khu vực lộ thiên, hệ thống này cực kỳ nhạy cảm với các xung điện áp đột biến.

Việc trang bị giải pháp chống sét tín hiệu 4-20mA không chỉ là một khuyến nghị mà là yêu cầu bắt buộc để đảm bảo tính liên tục của quá trình sản xuất. Bài viết này sẽ phân tích chi tiết nguyên lý rủi ro, cách thức hoạt động của thiết bị chống sét lan truyền (SPD) chuyên dụng và hướng dẫn lựa chọn giải pháp tối ưu nhất cho nhà máy.

1. Tại Sao Vòng Lặp Tín Hiệu 4-20mA Dễ Bị Phá Hủy Bởi Xung Sét, Giải Pháp Chống Sét Tín Hiệu 4-20mA?

Hệ thống đo lường công nghiệp thường hoạt động ở mức điện áp thấp (thường là 24VDC) và dòng điện rất nhỏ (dưới 20mA). Sự chênh lệch giữa điện áp hoạt động và năng lượng của một tia sét là hàng triệu lần.

2. Nguyên lý truyền tải tín hiệu và rủi ro điện áp cảm ứng

Khi có sét đánh trực tiếp hoặc sét đánh lân cận nhà máy, từ trường điện từ mạnh (LEMP) sẽ sinh ra. Các tuyến cáp tín hiệu 4-20mA chạy dọc theo khay cáp dài đóng vai trò như những ăng-ten khổng lồ, thu nhận năng lượng bức xạ này và tạo ra các xung điện áp cảm ứng (Surge/Transient Voltage).

Xung quá áp này di chuyển dọc theo dây dẫn, trực tiếp tấn công vào hai điểm yếu nhất của vòng lặp:

• Thiết bị hiện trường (Field Devices): Các cảm biến áp suất, nhiệt độ, lưu lượng.
• Thiết bị thu thập dữ liệu (Control Room): Các module I/O analog của PLC, RTU.

3. Hậu quả của việc thiếu thiết bị chống sét lan truyền (SPD)

Nếu không lắp đặt thiết bị chống sét đường tín hiệu, xung sét sẽ làm thủng lớp cách điện của các linh kiện điện tử nhạy cảm, dẫn đến:

• Cháy nổ bo mạch module I/O của PLC.
• Thời gian chết (Downtime) của nhà máy kéo dài, gây thiệt hại hàng tỷ đồng mỗi giờ ngưng trệ sản xuất.

4. Nguyên Lý Cắt Lọc Sét Trên Đường Tín Hiệu Đo Lường

• Sai lệch kết quả đo lường, gây lỗi quy trình tự động hóa.

Thiết bị bảo vệ chống sét tín hiệu (Signal SPD) hoạt động dựa trên nguyên tắc “chia cắt và triệt tiêu”. Khi phát hiện điện áp tăng vọt vượt ngưỡng cho phép, SPD sẽ lập tức thay đổi trạng thái từ trở kháng cao (không ảnh hưởng đến tín hiệu 4-20mA) sang trở kháng cực thấp để xả dòng sét xuống hệ thống tiếp địa.

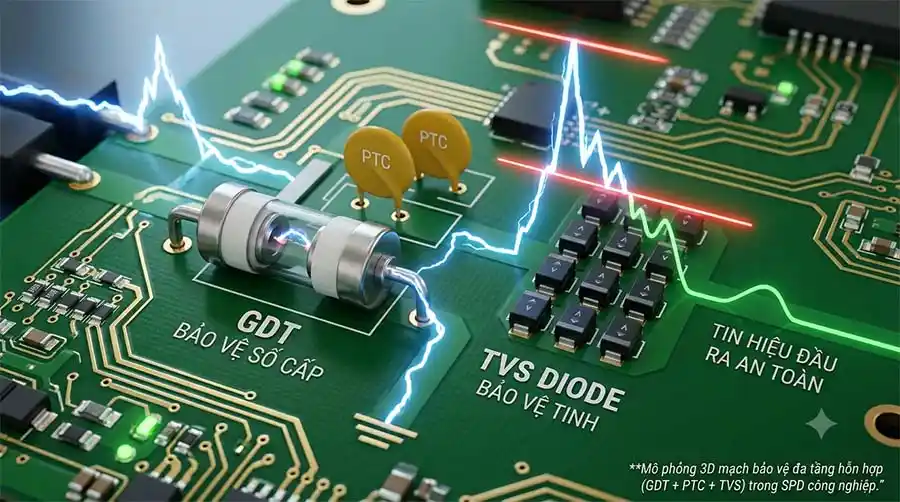

Công nghệ bảo vệ đa cấp: GDT, PTC và TVS Diode

Một bộ chống sét tín hiệu 4-20mA chất lượng cao thường sử dụng thiết kế bảo vệ đa cấp ví dụ mã DM-24/M2N6 Hãng Prosurge/Mỹ:

• Cấp 1 – Ống phóng điện khí (Gas Discharge Tube – GDT): Chịu trách nhiệm triệt tiêu năng lượng sét chính (dòng xả lớn). Khi điện áp vượt ngưỡng, khí trong ống bị ion hóa và dẫn dòng điện khổng lồ xuống đất.
• Cấp 2 – Điện trở PTC (Positive Temperature Coefficient) hoặc Cuộn cảm: Đóng vai trò là thành phần phối hợp trở kháng, làm trễ quá trình truyền xung sét và bảo vệ các linh kiện phía sau khỏi dòng điện quá mức.
• Cấp 3 – Diode triệt tiêu điện áp tức thời (TVS Diode / SAD): Thành phần phản hồi siêu tốc (dưới 1 nanosecond). TVS ghim điện áp dư (Let-through voltage) ở mức an toàn tuyệt đối cho module I/O 24VDC, ngăn chặn bất kỳ gợn sóng điện áp nào lọt qua.

5. Tiêu Chí Lựa Chọn Thiết Bị Chống Sét Tín Hiệu 4-20mA Chuẩn Kỹ Thuật

Việc chọn sai SPD có thể làm méo tín hiệu analog hoặc không đủ khả năng bảo vệ khi có sự cố. Hãy dựa vào 4 thông số kỹ thuật cốt lõi sau (tuân thủ tiêu chuẩn IEC 61643-21):

5.1. Điện áp hoạt động liên tục tối đa (Uc)

Vòng lặp 4-20mA thường dùng nguồn 24VDC. Điện áp Uc của SPD phải lớn hơn điện áp làm việc danh định khoảng 15-20% để tránh hiện tượng cắt nhầm. Thông thường, nên chọn SPD có Uc = 29VDC hoặc 33VDC.

5.2. Khả năng chịu dòng xả (In và Imax)

• Dòng xả định mức (In): Khả năng SPD chịu được dòng sét tiêu chuẩn (xung 8/20µs) nhiều lần mà không hỏng. Thông số lý tưởng cho đường tín hiệu là In = 10kA.
• Dòng xả tối đa (Imax): Khả năng xả dòng sét cực đại (xung 8/20µs) trong 1 lần duy nhất. Nên chọn Imax = 20kA để đảm bảo độ bền.

5.3. Suy hao chèn và điện trở nối tiếp

Vì tín hiệu analog 4-20mA dựa vào dòng điện, điện trở nối tiếp của SPD (Series Resistance) phải càng nhỏ càng tốt (thường từ 1-2 Ohm) để không làm sụt áp trên đường dây và ảnh hưởng đến khoảng cách truyền tín hiệu.

6. Phân loại SPD tín hiệu theo vị trí lắp đặt

Tiêu chí	Lắp phía cảm biến (Field)	Lắp phía tủ điều khiển (Control)
Mục đích	Chặn xung sét trực tiếp/cảm ứng tại nguồn	Bảo vệ tầng cuối trước khi vào PLC
Mức năng lượng xử lý	Thường cao hơn	Thường thấp hơn, tinh hơn
Vị trí lắp	Gần cảm biến, tủ đấu nối ngoài trời	Trong tủ điều khiển, gần ngõ vào analog
Yêu cầu tiếp địa	Bắt buộc, tiếp địa riêng hoặc chung tùy thiết kế	Nối vào thanh tiếp địa tủ điện



7. Hướng Dẫn Lắp Đặt SPD Cho Vòng Lặp 4-20mA

Một hệ thống chống sét lan truyền tín hiệu chỉ phát huy tác dụng khi được lắp đặt đúng kỹ thuật và có nền tảng nối đất tiêu chuẩn.

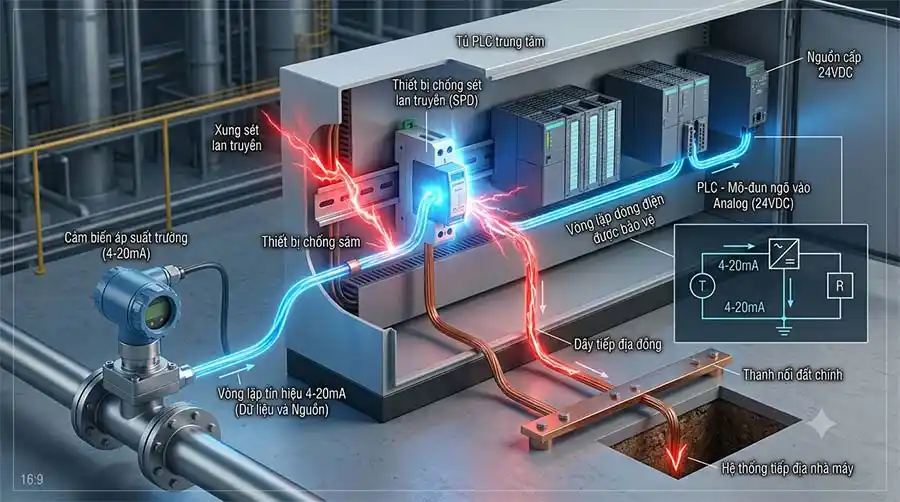

7.1 Sơ đồ đấu nối bảo vệ hai đầu (Cảm biến & Tủ PLC)

Để bảo vệ toàn diện, cần áp dụng nguyên tắc “Bảo vệ tại mọi điểm xâm nhập”.

• Đầu tủ điều khiển: Lắp đặt SPD trên thanh DIN-rail ngay tại điểm cáp tín hiệu đi vào tủ PLC. Nối dây tiếp địa của SPD vào thanh đồng tiếp địa (Earth Busbar) của tủ.
• Đầu hiện trường: Lắp đặt thiết bị chống sét trước thiết bị cảm biến đo lường (ví dụ: Transmitter đo mức nước).

7.2. Tiêu chuẩn hệ thống tiếp địa (Earthing System)

Lưu ý quan trọng: Không có tiếp địa, chống sét là vô nghĩa. Điện trở nối đất của hệ thống bãi cọc phải tuân thủ nghiêm ngặt chuẩn IEC 62305 và TCVN 9385:2012 (thường yêu cầu R < 4 Ohm đối với trạm viễn thông/tín hiệu, hoặc R < 10 Ohm tùy quy mô nhà máy). Cần đảm bảo hệ thống nối đất đẳng thế để tránh hiện tượng dòng điện vòng (Ground Loop) làm nhiễu tín hiệu 4-20mA.

DMP – Đơn Vị Cung Cấp Giải Pháp Chống Sét Công Nghiệp Hàng Đầu

Việc bảo vệ hệ thống tự động hóa đòi hỏi sự tính toán chi tiết từ các chuyên gia am hiểu sâu sắc về nhiễu điện từ và kỹ thuật chống sét. Tại DMP, chúng tôi cung cấp hệ sinh thái giải pháp bảo vệ toàn diện cho các nhà máy công nghiệp.

Các thiết bị chống sét đường tín hiệu do DMP tư vấn và phân phối đều trải qua các bài test nghiêm ngặt, đáp ứng các tiêu chuẩn IEC khắt khe nhất. Từ khâu khảo sát điện trở suất đất, thiết kế bản vẽ thi công nối đất cho đến lựa chọn SPD phù hợp cho từng node cảm biến, DMP đảm bảo hệ thống PLC của doanh nghiệp vận hành ổn định qua hàng thập kỷ mưa bão.

📌 Câu Hỏi Thường Gặp

Có thể dùng chung bộ chống sét nguồn AC cho tín hiệu 4-20mA không?

Tuyệt đối không. SPD nguồn AC có điện áp cắt (Uc) lên tới 275V-385V. Nếu áp dụng cho dây tín hiệu 24VDC, xung sét phải vượt qua 300V thiết bị mới bắt đầu cắt, lúc này module PLC (chỉ chịu được tối đa 30-40V) đã bị cháy hoàn toàn. Hệ thống tín hiệu cần SPD chuyên dụng với điện áp ghim cực thấp.

---

Lắp đặt bộ chống sét tín hiệu có làm nhiễu hoặc sai số thiết bị đo không?

Nếu chọn đúng thiết bị chính hãng, tuân thủ dải băng thông và điện trở nối tiếp thấp (< 2 Ohm), SPD sẽ không làm suy hao hay sai lệch dòng 4-20mA. Ngược lại, chúng còn giúp lọc các nhiễu tĩnh điện nhỏ.Ví dụ Mã DD 24 của  Hãng LPI là phù hợp nhất

---

Tôi chỉ lắp chống sét ở đầu tủ PLC, có cần lắp ở đầu cảm biến ngoài trời nữa không?

Có. Cáp tín hiệu dài đóng vai trò như ăng-ten thu sét cảm ứng. Xung sét chạy về cả hai hướng. Lắp ở tủ chỉ bảo vệ PLC, dòng sét chạy ngược lại vẫn sẽ phá hủy cảm biến đắt tiền ngoài hiện trường. Khuyến cáo luôn áp dụng bảo vệ 2 đầu.

---

Hệ thống tiếp địa cho chống sét tín hiệu có nên đấu chung với tiếp địa chống sét trực tiếp?

Theo chuẩn IEC hiện đại, nên kết nối các bãi tiếp địa thành một hệ thống nối đất đẳng thế (Equipotential Bonding) thông qua thanh đồng trung tâm. Tuy nhiên, dây tiếp địa của tủ tín hiệu cần chạy riêng rẽ về thanh đồng đẳng thế để tránh nhiễu ngược.

---

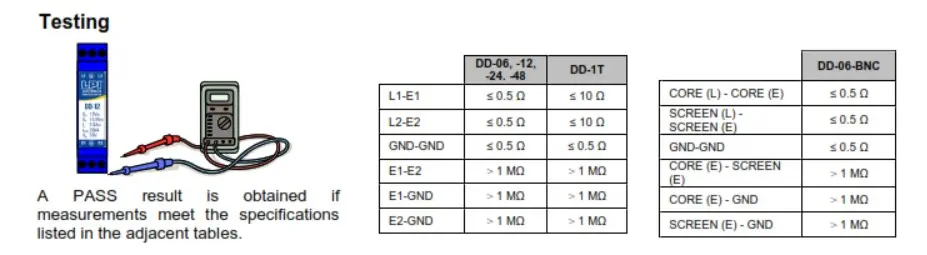

Làm sao để biết thiết bị chống sét tín hiệu 4-20mA đã bị hỏng sau mùa mưa bão?

Một số dòng SPD tín hiệu cao cấp có tích hợp đèn LED báo trạng thái hoặc ngắt mạch tín hiệu khi mô-đun chống sét bên trong bị hỏng hóc do xả dòng quá ngưỡng (Fail-safe mode). Ngoài ra, bảo trì định kỳ bằng cách đo điện trở và trở kháng mạch là cần thiết.

---

SPD tín hiệu 4-20mA có làm sai lệch giá trị đo không?

Nếu chọn đúng loại có điện trở nối tiếp thấp và phù hợp với loop, SPD gần như không ảnh hưởng đến độ chính xác tín hiệu trong điều kiện hoạt động bình thường.

---

Có cần lắp SPD tín hiệu nếu cáp đi trong nhà xưởng, không ra ngoài trời?

 Rủi ro thấp hơn nhưng không loại trừ hoàn toàn, đặc biệt nếu cáp đi gần đường điện động lực hoặc hệ thống tiếp địa chung với khu vực có nguy cơ sét. Cần đánh giá theo thiết kế hệ thống chống sét tổng thể của công trình.

---

SPD tín hiệu và SPD nguồn điện có thể dùng chung không?

Không. Hai loại có nguyên lý và thông số thiết kế khác nhau; SPD nguồn không phù hợp để bảo vệ mạch tín hiệu analog nhạy và ngược lại.

---

Bao lâu cần kiểm tra hoặc thay SPD tín hiệu một lần?

Tần suất kiểm tra phụ thuộc vào mức độ sét của khu vực và khuyến nghị của nhà sản xuất; nên đối chiếu datasheet và lịch bảo trì hệ thống điện tổng thể.

---

Lắp SPD tín hiệu có cần tiếp địa riêng không?

Tùy thiết kế hệ thống — một số trường hợp dùng tiếp địa chung, một số yêu cầu tiếp địa riêng để giảm nhiễu và chênh lệch điện thế. Cần tham khảo bản vẽ thiết kế tiếp địa cụ thể của công trình.

---

8. Những sai lầm thường gặp khi lắp SPD tín hiệu

• Chỉ lắp SPD một đầu trong khi cáp tín hiệu chạy dài qua khu vực có nguy cơ sét cao ở cả hai phía.
• Tiếp địa dây bảo vệ quá dài hoặc đi vòng, làm tăng cảm kháng đường dẫn xung, khiến điện áp ghim thực tế cao hơn thiết kế.
• Chọn SPD có điện trở nối tiếp quá lớn, gây sụt áp làm sai lệch giá trị đo 4-20mA, đặc biệt với loop có nhiều thiết bị nối tiếp.
• Không kiểm tra Uc phù hợp với điện áp loop, dẫn đến SPD dẫn dòng liên tục hoặc quá sớm, làm gián đoạn tín hiệu.
• Tiếp địa chung cảm biến và tủ điều khiển không đồng nhất, tạo chênh lệch điện thế đất khi có sét, làm giảm hiệu quả bảo vệ dù đã lắp SPD.

9. Kết luận

Chống sét tín hiệu 4-20mA là một mắt xích quan trọng trong hệ thống bảo vệ tổng thể của nhà máy, đặc biệt với các đường tín hiệu chạy dài hoặc kết nối cảm biến ngoài trời. Việc lựa chọn đúng loại SPD, phối hợp lắp đặt ở cả hai đầu đường tín hiệu và đảm bảo hệ thống tiếp địa hoạt động hiệu quả sẽ giúp giảm đáng kể rủi ro hỏng thiết bị điều khiển do sét lan truyền. Vì thông số kỹ thuật khác nhau giữa các dòng sản phẩm, nên đối chiếu datasheet cụ thể và yêu cầu thực tế của công trình trước khi lắp đặt.
