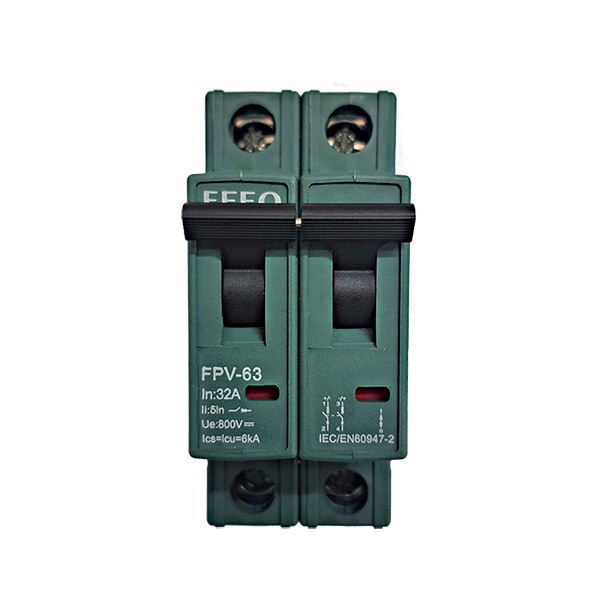

MCB DC 2P 32A 800V

1. Thông số điện MCB DC 2P 32A 800V

• Điện áp định mức: 800V DC.
• Dòng điện định mức: 32A
• Số cực: 2P (2 cực).
• Dòng cắt ngắn mạch (Icu): 6kA hoặc 10kA (tùy phiên bản cụ thể, thường là 6kA cho dòng FPV-63)
• Điện áp cách điện định mức (Ui): 1320V DC.
• Điện áp xung định mức (Uimp): 4kV.

2. Đặc điểm cơ khí Aptomat DC 32A 800V

• Tuổi thọ cơ khí: ≥ 7800 lần đóng/ngắt.
• Tuổi thọ điện: ≥ 300 lần đóng/ngắt.
• Phương pháp lắp đặt: Gắn trên thanh ray DIN 35mm.
• Kích thước:
  • Chiều rộng: Khoảng 36mm (4 modul x 18mm).
  • Chiều cao: Khoảng 80mm.
  • Chiều sâu: Khoảng 71mm
• Trọng lượng: Khoảng 240g.

3. Vật liệu và bảo vệ át tô mát DC 800V

• Vỏ: Nhựa cách điện chống cháy
• Cấp độ bảo vệ: IP32 (chống vật rắn >12mm, không chống nước – cần lắp trong tủ kín nếu dùng ngoài trời).
• Nhiệt độ hoạt động: -32°C đến +70°C.
• Độ ẩm: ≤ 95% (không ngưng tụ).

4. Tiêu chuẩn áp dụng thiết bị đóng ngắt DC Feeo

• Tiêu chuẩn:
  • IEC 60947-2 (Tiêu chuẩn thiết bị đóng cắt điện áp thấp).
  • IEC 60898-2 (Tiêu chuẩn cho MCB dùng trong hệ thống DC).

5. Ứng dụng FPV-63DC

• Mục đích: Bảo vệ quá tải và ngắn mạch trong hệ thống điện một chiều (DC), đặc biệt dùng cho các chuỗi pin năng lượng mặt trời (PV strings) kết nối với biến tần.
• Hệ thống tương thích: Hệ thống năng lượng mặt trời từ 10kWp trở lên, với điện áp chuỗi pin lên đến 800Vdc, CB DC 2P 32A 800V mang lại nhiều ưu điểm vượt trội, đặc biệt trong các ứng dụng điện mặt trời:
• Khả năng bảo vệ cao:
  • Bảo vệ hiệu quả mạch điện DC khỏi quá tải và ngắn mạch, ngăn ngừa hư hỏng thiết bị và giảm nguy cơ cháy nổ.
  • MCB DC 2P 32A 800V FPV-63DC Khả năng cắt ngắn mạch 6kA đảm bảo an toàn tối đa khi có sự cố.
• Điện áp hoạt động rộng:
  • Thiết bị đóng ngắt DC 800V Điện áp định mức 800VDC, phù hợp với hầu hết các hệ thống điện mặt trời hiện nay.
• Độ tin cậy và độ bền cao:
  • Sản phẩm tuân thủ tiêu chuẩn IEC 60947-2, đảm bảo chất lượng và độ tin cậy.
  • Thương hiệu Feeo được biết đến với các sản phẩm điện chất lượng.
• Dễ dàng lắp đặt và sử dụng:
  • Thiết kế nhỏ gọn, phù hợp với nhiều loại tủ điện.
  • Việc lắp đặt và kết nối đơn giản, tiết kiệm thời gian và công sức.
• Ứng dụng đa dạng:
  • Không chỉ dùng cho điện mặt trời, aptomat này còn phù hợp với nhiều ứng dụng điện DC khác.
• Khả năng hoạt động trong môi trường khắc nghiệt:
  • Thiết bị có thể vận hành ổn định trong môi trường nhiệt độ khắc nghiệt.

6. Lưu ý về lắp đặt

• Kiểm tra điện áp hệ thống:
  • Đảm bảo điện áp chuỗi pin không vượt quá 1000V DC (định mức tối đa của CB DC 2P 32A 800V ). Nếu vượt quá (ví dụ: hệ thống 1000V), cần chọn loại MCB khác.
• Sử dụng trong tủ kín:
  • Với cấp bảo vệ IP32, MCB DC 2P 800V  chỉ chống vật rắn >12mm, không chống nước. Phải lắp trong tủ điện đạt IP54/IP65 nếu dùng ngoài trời.
• Siết chặt đầu nối:
  • Dùng lực xoắn 2.5-3 Nm khi siết vít đấu dây để tránh lỏng lẻo, gây nóng hoặc đánh lửa.

7.Lưu ý về vận hành

• Kiểm tra dòng điện chuỗi pin:
  • Dòng điện mỗi chuỗi không được vượt quá 32A (định mức của MCB DC 2P 800V  ). Nếu dòng lớn hơn (ví dụ: tấm pin 700W với Imax >32A), cần chọn aptomat có dòng cao hơn (25A, 32A).
• Tránh quá tải liên tục:
  • Không để aptomat hoạt động liên tục ở mức gần 32A trong thời gian dài, vì có thể làm giảm tuổi thọ hoặc gây ngắt không mong muốn.
• Nhiệt độ môi trường:
  • Nếu nhiệt độ vượt quá 70°C (ví dụ: trong tủ điện kín, không thông thoáng), cần thêm quạt làm mát để tránh hư hỏng aptomat.

8. Lưu ý về bảo trì

• Kiểm tra định kỳ:
  • Kiểm tra tình trạng aptomat (vết cháy, lỏng dây) ít nhất 6 tháng/lần, đặc biệt trong môi trường bụi bẩn hoặc độ ẩm cao.
• Thay thế khi cần:
  • Nếu aptomat đã ngắt nhiều lần do sự cố hoặc có dấu hiệu hư hỏng (không đóng được, nóng bất thường), cần thay mới ngay để tránh rủi ro.
• Không tái sử dụng sau ngắn mạch lớn:
  • Nếu aptomat đã cắt dòng ngắn mạch lớn (gần 6kA), khả năng hoạt động có thể bị suy giảm, nên thay thế để đảm bảo an toàn.

9. Lưu ý về tương thích Aptomat DC 2P 32A 800V

• Chọn phụ kiện phù hợp: Dùng cáp DC (4mm²-6mm²) và đầu nối MC4 đạt chuẩn 1000V để đảm bảo kết nối an toàn với aptomat.
• Kết hợp chống sét: Nên lắp thêm SPD (chống sét lan truyền) trong tủ DC để bảo vệ aptomat và hệ thống khỏi xung điện áp cao.
• Không dùng cho AC:Đây là CB DC 32A 800V FPV-63DC, không được sử dụng trong mạch AC vì đặc tính ngắt mạch khác nhau, có thể gây hỏng hoặc nguy hiểm.

Tóm lại, Át tô mát DC 800V 32A 2P FPV-63DC là một lựa chọn đáng tin cậy cho các hệ thống điện mặt trời và các ứng dụng điện DC khác, nhờ vào khả năng bảo vệ cao, độ bền và tính linh hoạt
